DB0404 è una scatola di interfaccia Dante di qualità eccellente per la conversione di quattro canali Dante in uscite audio analogiche e quattro ingressi audio analogici alla rete Dante.

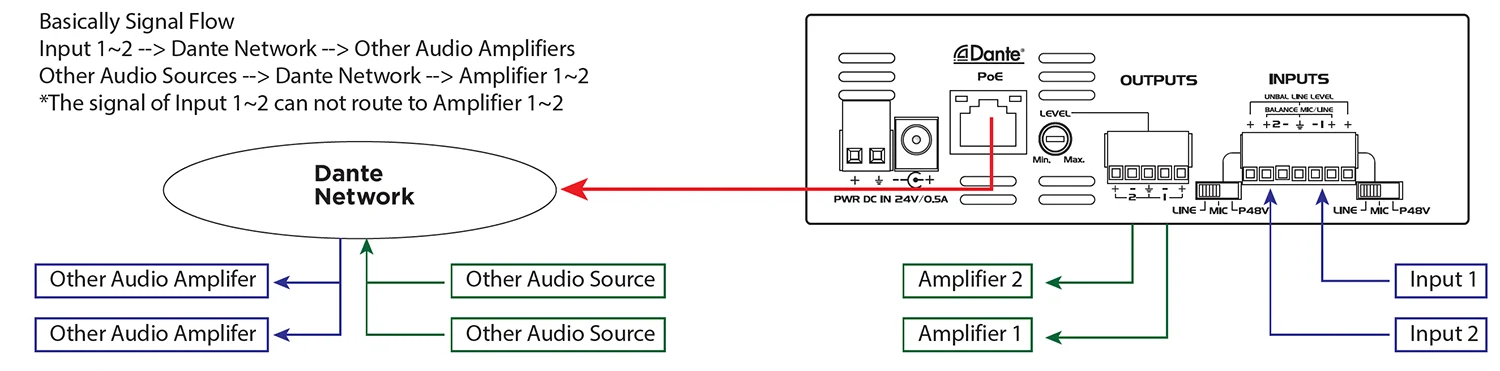

Basta utilizzare il cavo Cat5 per collegare la porta RJ45 a un interruttore Ethernet e utilizzare "Dante Controller" per instradare la bassa latenza del segnale da/da altri dispositivi già collegati sulla stessa rete Dante.
Fornisce l'interfaccia Dante per quattro ingressi / output
* Quattro canali audio MIC o Line standard si convertono in rete Dante
*Mic/riga selezionabile su ciascun ingresso
* Ottieni il controllo su ogni input
*Fornisce potenza fantasma a 48 V per ciascun ingresso del microfono del condensatore
*Accetta ingressi di segnale bilanciati o sbilanciati

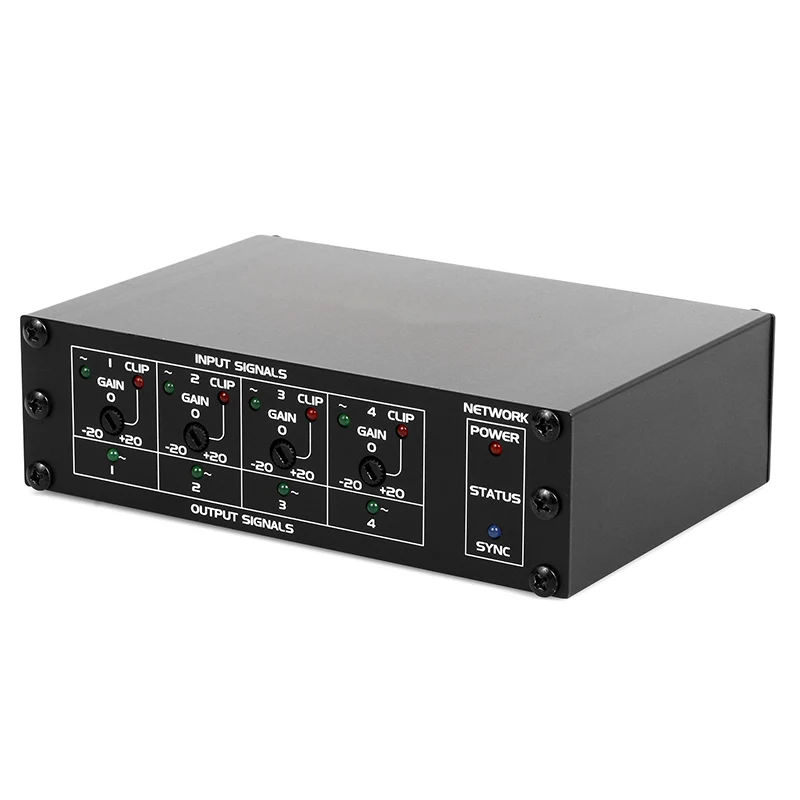

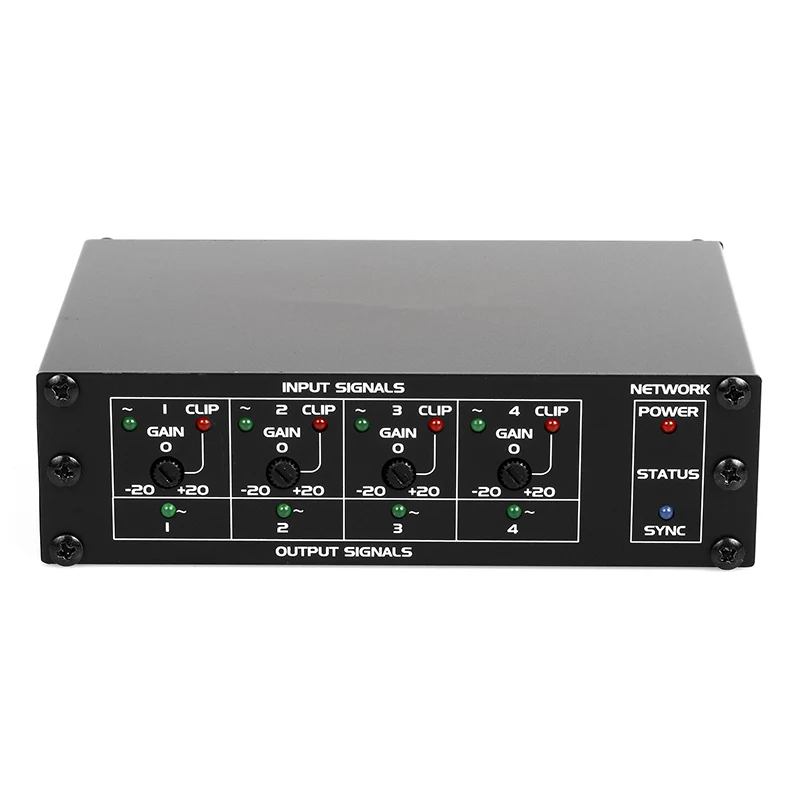

* Ogni segnale di ingresso audio/LED clip sul pannello frontale
* Ogni LED del segnale di uscita audio sul pannello frontale
* Quattro livelli di linea di uscita audio bilanciati da Dante Network
*Ad alta risoluzione 24 bit converte da analogico al digitale e digitale a analogico
* I LED indicano lo stato per la sincronizzazione della potenza e della rete
* Alimentato dall'alimentazione esterna da 24 VDC
* Funzionamento normale con Switch di rete abilita POE
|
Dante Network to Line Level Output |
|
|
Output |
Terminal blocco staccabile da 5p, bilanciato/sbilanciato |
|
Livello di output |
-10 DBU nominale |
|
Livello di output |
+10 DBU massimo |
|
Tensione di uscita: |
+20DBU (@ guadagno di output 0DB) |
|
Impedenza di output |
150 _ bilanciato; 75 _ sbilanciato |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore |
<-75db |
|
Crosstal |
<85 dB (da 20 Hz a 20 kHz) |
|
Input mic/linea per la rete Dante |
|
|
Ingni microfonici |
|
|
Input |
Terminal euro a 7 pin, equilibrato |
|
Guadagno |
Microfono condensatore: 40 dB |
|
Microfono dinamico |
60 dB |
|
Livello di input per +4 DBU |
-36 dbu (condensatore) |
|
|
-56 dbu (dinamico) |
|
|
-36 dbu (massimo) |
|
Impedenza di input |
40 __ |
|
Potenza fantasma |
48 v |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore sotto +4 dbu |
<-70 dB |
|
Cmrr |
> 70 dB (da 50 Hz a 120 Hz) |
|
Crosstalk |
<70 dB (da 20 Hz a 20 kHz) |
|
Input di riga |
|
|
Input |
Terminal euro a 7 pin, equilibrato |
|
Livello di input per +4 DBU |
+4 dbu (bilanciato); -10 dbv (sbilanciato) |
|
Impedenza di input |
> 40 _ |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore sotto +4 dbu |
<-75 dB |
|
Cmrr |
> 60 dB (da 50 Hz a 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, qualsiasi linea a qualsiasi canale microfono), |
|
|
<70 dB (da 20 Hz a 20 kHz) |
|
Scarica sopra +4 dbu |
> 18 dB |
|
Dante Channel |
|
|
Trasmettitori/ricevitori |
2/2 |
|
Velocità di trasmissione |
100 Mbps |
|
Risoluzione |
16/09/32 bit |
|
Tasso di campionamento |
44,1 kHz, 48 kHz. |
|
Interfaccia Dante |
RJ45 Jack |
|
Connessioni di alimentazione |
Terminal euro a 2 pin, jack di alimentazione |
|
Requisito di potenza |
24 VDC a 180 mA più carichi fantasma collegati o POE |
|
Dimensioni |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Peso |
0,7 kg |

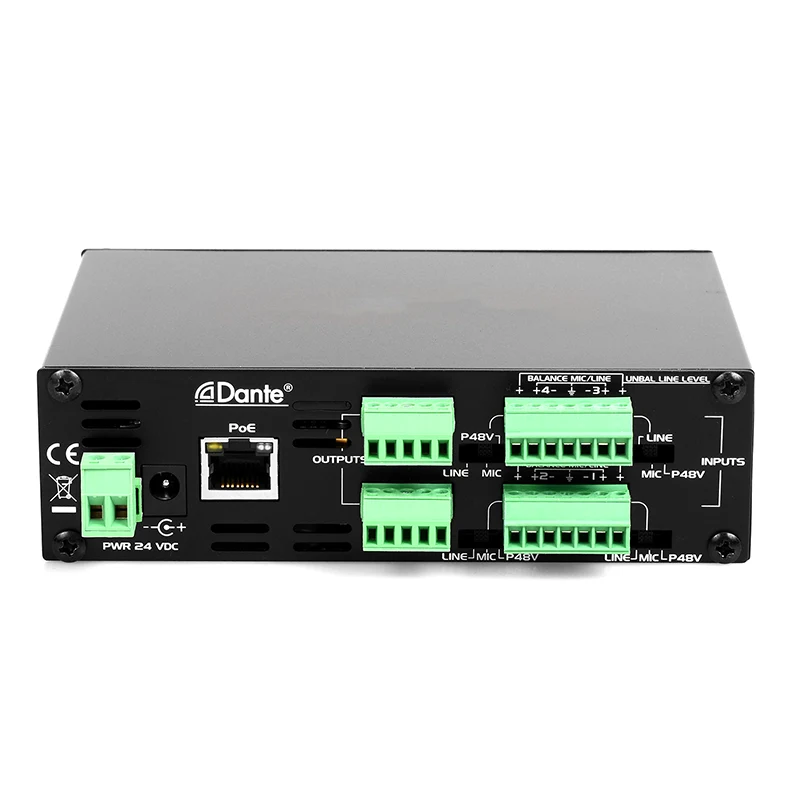

1. Volume della linea: guadagno il controllo per il livello di output.
2. Input del terminale Euro: ricevere il segnale audio a Dante Network.
3. Porta RJ-45: utilizzo del cavo CAT5 per connettersi alla rete Dante.
NOTA: l'interruttore Ethernet deve avere alimentatore POE.
4. LED di sincronizzazione: indica lo stato della rete Dante.
L'interfaccia 4CH DANTE 4MIC/Line Inputs X 4Outputs è un'interfaccia audio professionale basata sul protocollo di rete Dante, a supporto di 4 input di microfono/linea e 4 uscite. Il suo vantaggio principale è quello di trasmettere segnali audio a bassa latenza di alta qualità attraverso reti IP, che è adatto per scenari che richiedono cablaggio flessibile, trasmissione remota o integrazione audio multicanale.
1. Suono dal vivo: scatola di stadio distribuita: posizionare l'interfaccia vicino allo stadio e trasmettere più segnali di microfono/strumento (come tamburi, voci) al mixer a lungo attraverso la rete Dante per evitare interferenze da lunghi cavi analogici.
Monitoraggio multi-zone: 4 output possono inviare diversi segnali misti agli altoparlanti del monitoraggio del palcoscenico o ai sistemi di restituzione dell'orecchio per soddisfare le esigenze di monitoraggio personalizzate dei musicisti.
2. Produzione di trasmissione/streaming: sala di produzione remota: nello studio o dello stadio sportivo, 4 microfoni di intervista o audio commentatore vengono trasmessi nella sala di controllo in tempo reale attraverso la rete Dante e l'estremità di uscita può essere collegata a un dispositivo di registrazione o a un codificatore live.
Backup ridondante: Dante's Dual Network Port Design supporta la commutazione di rete attiva e standby per garantire l'affidabilità a livello di trasmissione.
3. L'interfaccia Dante 4CH 4Mic/Line Ingressi X 4Outputs può anche essere utilizzata nel sistema di conferenza audio: nelle grandi sale conferenze, l'interfaccia di input collega più microfoni desktop o microfoni a ceroock, la fine dell'uscita guida l'altoparlante del soffitto e il segnale è in modo flessibile attraverso il software DANTE Controller.
4.Educational venues is suitable: The lecturer microphone and student question and answer signals in the classroom can be transmitted to the central control room through the network, and the output end is connected to the recording and broadcasting system or campus broadcasting.
