DB0202 è un'ottima uscita di linea di linea di qualità multi -2 per convertire due canali Dante in uscite audio analogiche e due ingressi audio analogici in rete Dante.
Basta utilizzare il cavo CAT5 per collegare la porta RJ45 a un interruttore Ethernet e utilizzare "Dante Controller" per instradare la bassa latenza del segnale da/da altri dispositivi che già collegati sulla stessa rete Dante. Insieme al nostro Dante DSP, Dante Microfono, Dante Speaker.
* Fornisce interfaccia Dante per due ingressi / output
* Due canali audio MIC o Line standard si convertono in Network Dante
* Mic/riga selezionabile su ciascun ingresso
*Ottieni il controllo su ogni input
* Ottieni il controllo sui canali di output
* Fornisce potenza fantasma a 48 V per ciascun ingresso del microfono del condensatore
* Accetta ingressi di segnale bilanciati o sbilanciati

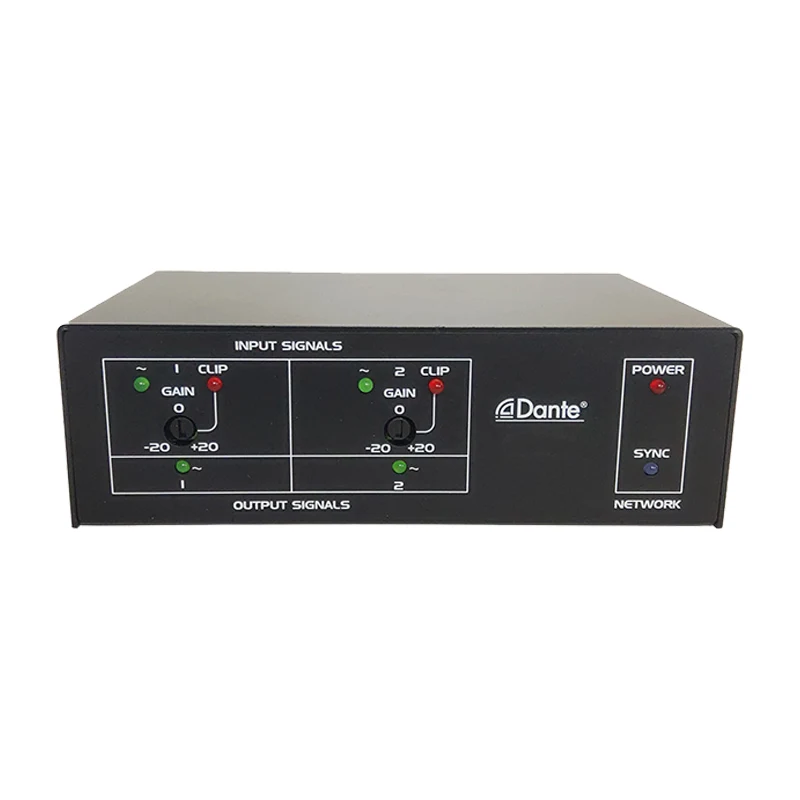

* Ogni segnale di ingresso audio/LED clip sul pannello frontale
* Ogni LED del segnale di uscita audio sul pannello frontale
* Due livelli bilanciati della linea di uscita audio da Dante Network
* Ad alta risoluzione 24 bit converte da analogico al digitale e digitale a analogico
* I LED indicano lo stato per la sincronizzazione della potenza e della rete
* Alimentato dall'alimentazione esterna da 24 VDC
* Funzionamento normale con Switch di rete abilita POE
|
Dante Network to Line Level Output |
|
|
Output |
Terminal blocco staccabile da 5p, bilanciato/sbilanciato |
|
Livello di output |
-10 DBU nominale |
|
Livello di output |
+10 DBU massimo |
|
Tensione di uscita: |
+20DBU (@ guadagno di output 0DB) |
|
Impedenza di output |
150 _ bilanciato; 75 _ sbilanciato |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore |
<-75db |
|
Crosstal |
<85 dB (da 20 Hz a 20 kHz) |
|
Input mic/linea per la rete Dante |
|
|
Ingni microfonici |
|
|
Input |
Terminal euro a 7 pin, equilibrato |
|
Guadagno |
Microfono condensatore: 40 dB |
|
Microfono dinamico |
60 dB |
|
Livello di input per +4 DBU |
-36 dbu (condensatore) |
|
|
-56 dbu (dinamico) |
|
|
-36 dbu (massimo) |
|
Impedenza di input |
40 __ |
|
Potenza fantasma |
48 v |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore sotto +4 dbu |
<-70 dB |
|
Cmrr |
> 70 dB (da 50 Hz a 120 Hz) |
|
Crosstalk |
<70 dB (da 20 Hz a 20 kHz) |
|
Input di riga |
|
|
Input |
Terminal euro a 7 pin, equilibrato |
|
Livello di input per +4 DBU |
+4 dbu (bilanciato); -10 dbv (sbilanciato) |
|
Impedenza di input |
> 40 _ |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore sotto +4 dbu |
<-75 dB |
|
Cmrr |
> 60 dB (da 50 Hz a 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, qualsiasi linea a qualsiasi canale microfono), |
|
|
<70 dB (da 20 Hz a 20 kHz) |
|
Scarica sopra +4 dbu |
> 18 dB |
|
Dante Channel |
|
|
Trasmettitori/ricevitori |
2/2 |
|
Velocità di trasmissione |
100 Mbps |
|
Risoluzione |
16/09/32 bit |
|
Tasso di campionamento |
44,1 kHz, 48 kHz. |
|
Interfaccia Dante |
RJ45 Jack |
|
Connessioni di alimentazione |
Terminal euro a 2 pin, jack di alimentazione |
|
Requisito di potenza |
24 VDC a 180 mA più carichi fantasma collegati o POE |
|
Dimensioni |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Peso |
0,7 kg |

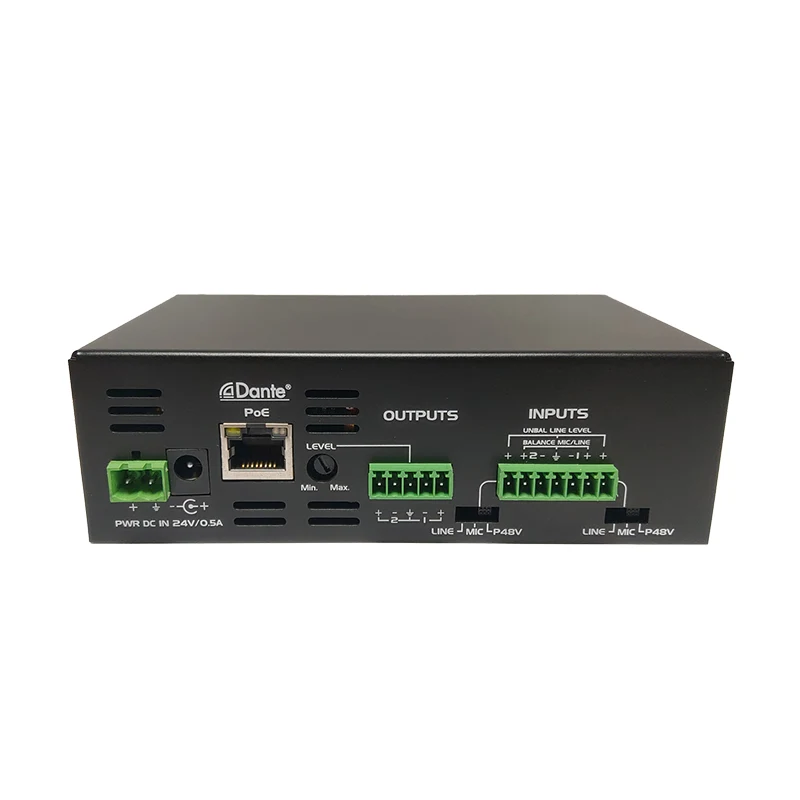

1. Volume della linea: guadagno il controllo per il livello di output.
2. Input del terminale Euro: ricevere il segnale audio a Dante Network.
3. Porta RJ-45: utilizzo del cavo CAT5 per connettersi alla rete Dante.
NOTA: l'interruttore Ethernet deve avere alimentatore POE.
4. LED di sincronizzazione: indica lo stato della rete Dante.

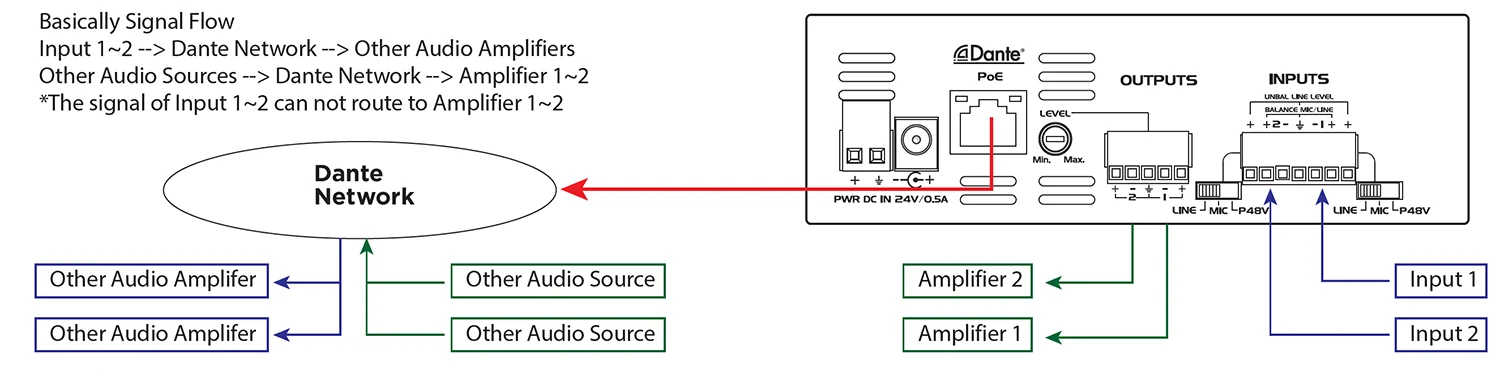

L'interfaccia Dante 2CH 2 Mic/Line Ingressi X 2 può utilizzare nel sistema di conferenza AV aziendale.
Vantaggi: può integrazione senza soluzione di continuità con le reti Dante AV esistenti ed elimina il cablaggio analogico per le corse di segnale a distanza.
