DWP22L è un pannello di interfaccia Dante di ottima qualità per convertire due canali Dante in uscite audio analogiche e due ingressi audio analogici alla rete Dante. DWP22L-US progettato per adattarsi alla scatola posteriore a doppia banda statunitense. DWP22L-EU progettato per adattarsi alla scatola del retro di montaggio europeo.
L'interfaccia Dante DANTE DANTE DANTE MIC/LINE 2 INGRESSI MUTI 2 uscite utilizza semplicemente il cavo Cat5 per collegare la porta RJ45 a un interruttore Ethernet e utilizzando "Dante Controller" per instradare la bassa latenza del segnale da/da altri dispositivi che già collegati sulla stessa rete Dante.

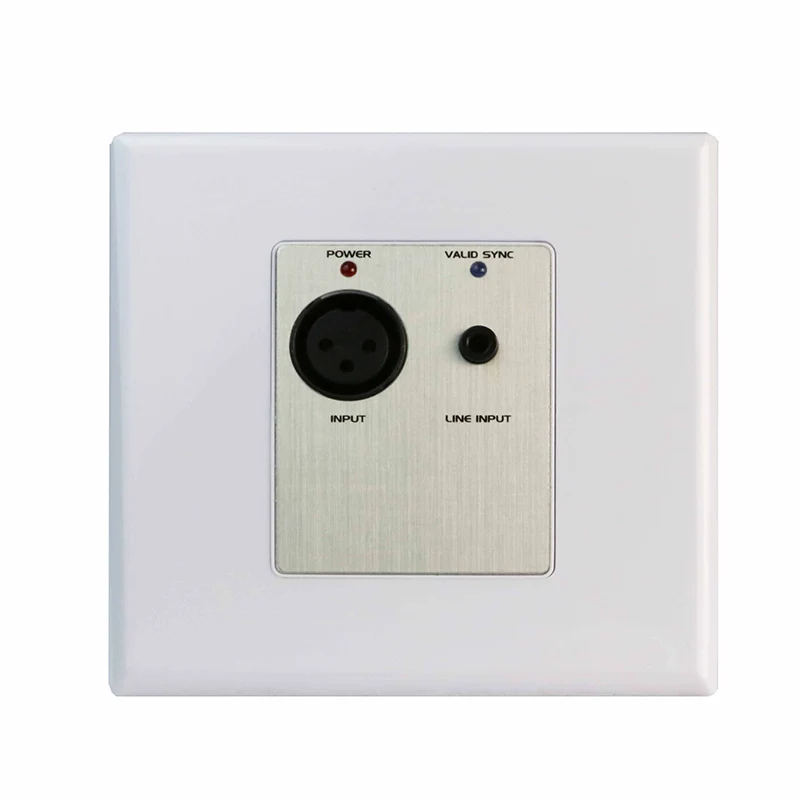

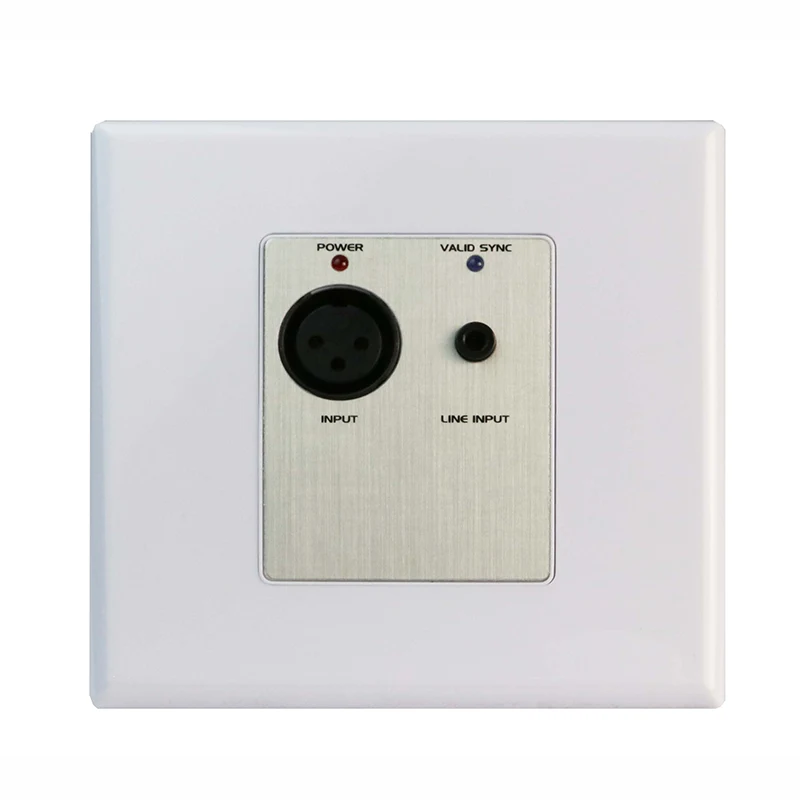

Un input Mic/Line XLR e un input mini-jack sul pannello frontale
L'ingresso di mini-jack è sommato al segnale mono
Converte i segnali audio di microfono o linea in rete Dante
Mic/linea è selezionabile per l'ingresso XLR
Potenza fantasma a 48 V commutabile per ingresso MIC XLR
Guadagno microfono regolabile/linea da -20 dB a +20db per ciascun canale di ingresso
Due uscite del segnale audio da Dante Network sul pannello posteriore
Ogni segnale di ingresso audio/LED clip sul pannello laterale
Ad alta risoluzione a 24 bit converte da analogico al digitale e digitale a analogico
I LED indicano lo stato per l'alimentazione e la sincronizzazione della rete sul pannello laterale
Power Over Ethernet (POE) o alimentazione 24 VDC
Fornisce l'alta qualità del preamplificatore per i microfoni
Eccellente qualità audio a basso rumore
|
Input mic/linea per la rete Dante |
|
|
Ingresso: |
XLR (femmina), mini-jack stereo (L, R) |
|
Portata di guadagno |
-20 ~ +20 |
|
Impedenza di input |
> 2.5K_ (XLR MIC),> 5K_ (linea XLR),> 50K_ (mini-jack) |
|
Potenza fantasma |
48 V commutabile |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rumore sotto +4 dbu |
<-70 dB |
|
Cmrr |
> 65 dB (da 50 Hz a 120 Hz) |
|
Dante Network to Line Output |
|
|
Output |
Terminal da 5p, bilanciato/sbilanciato, staccabile (uscita 1/2) |
|
Livello di output |
-10 DBU nominale (linea) |
|
Livello di output |
+10 DBU massimo |
|
Tensione di uscita |
+20DBU (@ guadagno di output 0DB) |
|
Impedenza di output |
150_balanced; 75_Unbaced |
|
Risposta di frequenza |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Rumore |
<-80db |
|
Crosstalk |
<85 dB (da 20 Hz a 20 kHz |
|
Dante Channel |
|
|
Trasmettitori/ricevitori |
2/2 |
|
Velocità di trasmissione |
100 Mbps |
|
Risoluzione |
16/09/32 bit |
|
Tasso di campionamento |
44,1 kHz, 48 kHz. |
|
Interfaccia Dante |
RJ45 Jack |
|
Connessioni di alimentazione |
Terminal a 2 pin euro |
|
Requisito di potenza |
24 VDC a 180 mA più carichi fantasma collegati o POE |
|
Dimensione |
116 mm (w) × 114,5 mm (h) × 53,1 mm (d)-DWP22L-US 87mm (W) × 875mm (H) × 53,1mm (D)-DWP22L-EU |
|
Peso: 0,36 kg-DWP22L-US |
Peso: 0,36 kg-DWP22L-US 0,28 kg-DWP22L-EU |

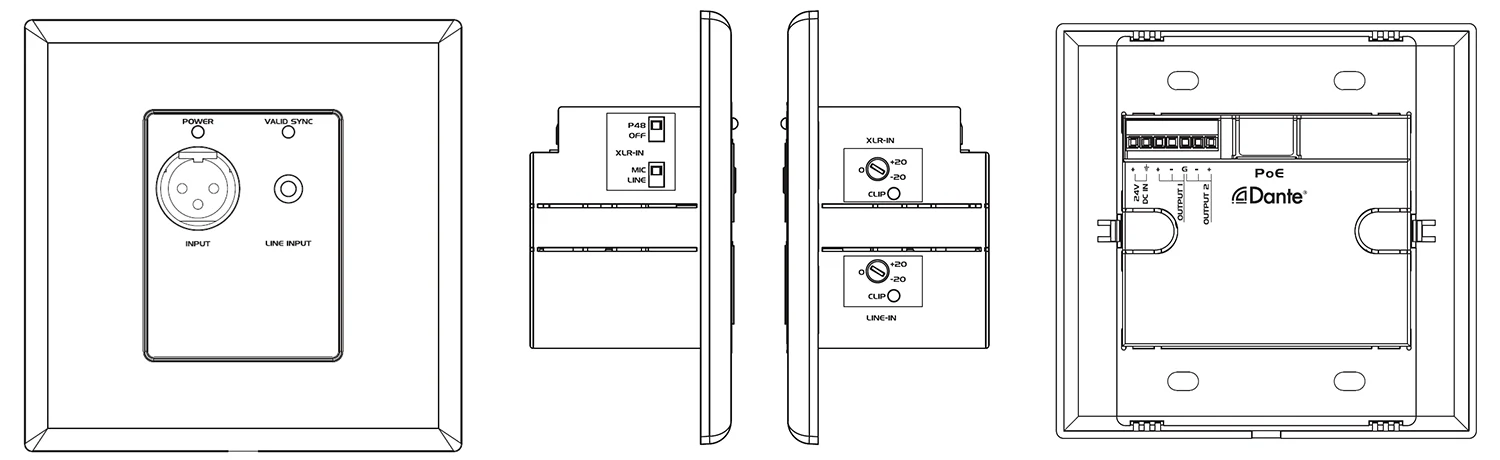

1. XLR Ingresso, accetta il segnale audio MIC o Line.
2. Ingresso mini jack da 3,5 mm, accetta il segnale audio della linea.
3. Indicatore di LED di potenza.
4. LED di sincronizzazione indica lo stato della rete Dante
5. Selettore di input XLR
Linea: accetta fonte di linea bilanciata o sbilanciata.
MIC: accetta il segnale del microfono dinamico o condensatore.
P48V: fornisce potenza fantasma a 48 V quando si collega il microfono condensatore.
6. Controllo del guadagno di ingresso: regolare il livello di guadagno del segnale di ingresso su ciascun canale di ingresso.
7. LED clip di segnale su ciascun canale di ingresso.

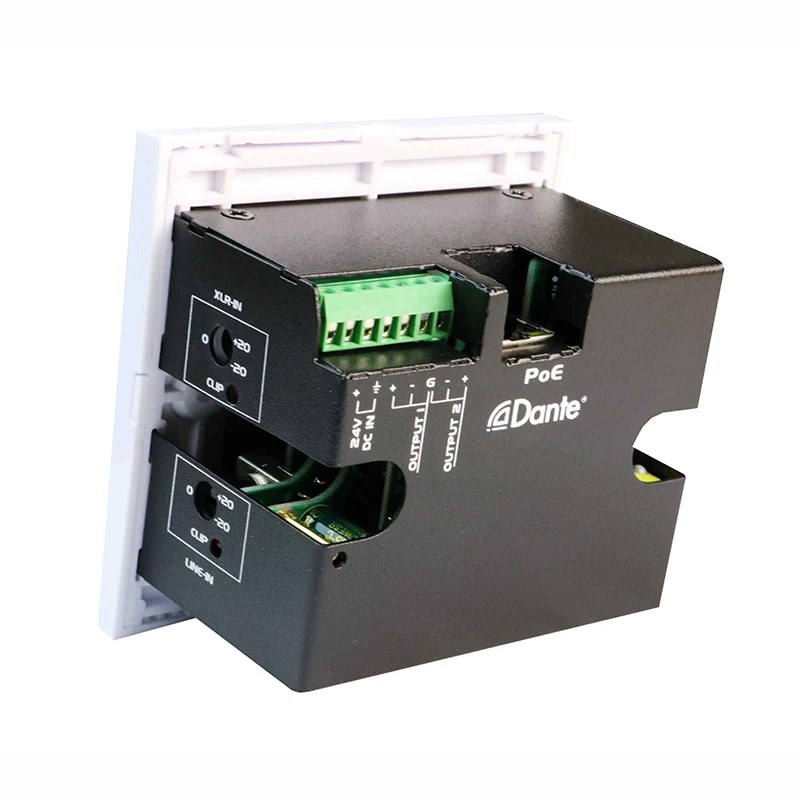

8. Output del terminale euro: converte due canali Dante in uscite analogiche della linea.
9. Porta RJ45: utilizzando il cavo CAT5 per connettersi alla rete Dante.
Nota: quando si utilizzano Switch di rete abilitato POE, DWP22L potrebbe essere alimentato e funzionare da POE.
10. Potenza: collegare il blocco terminale DC 24v a 2p o jack di ingresso CC.
Nota: se DC 24V e POE sono entrambi presenti a DWP22L, l'unità funzionerà da DC 24V. E quando DC 24V rimosso, l'alimentazione passerà automaticamente alla potenza POE.
L'interfaccia 2CH Dante 2 Mic/Line Inputs X 2 Outputs Interface Panel è perfetto per applicazioni audio professionali, come sale conferenze, configurazioni di audio in diretta, studi di trasmissione e sistemi AV installati, in cui è richiesto affidabile dante-to-analog e conversione da analogico a dante Il suo design montato a parete consente l'integrazione pulita ed efficiente in vari ambienti mantenendo prestazioni audio di alta qualità.
