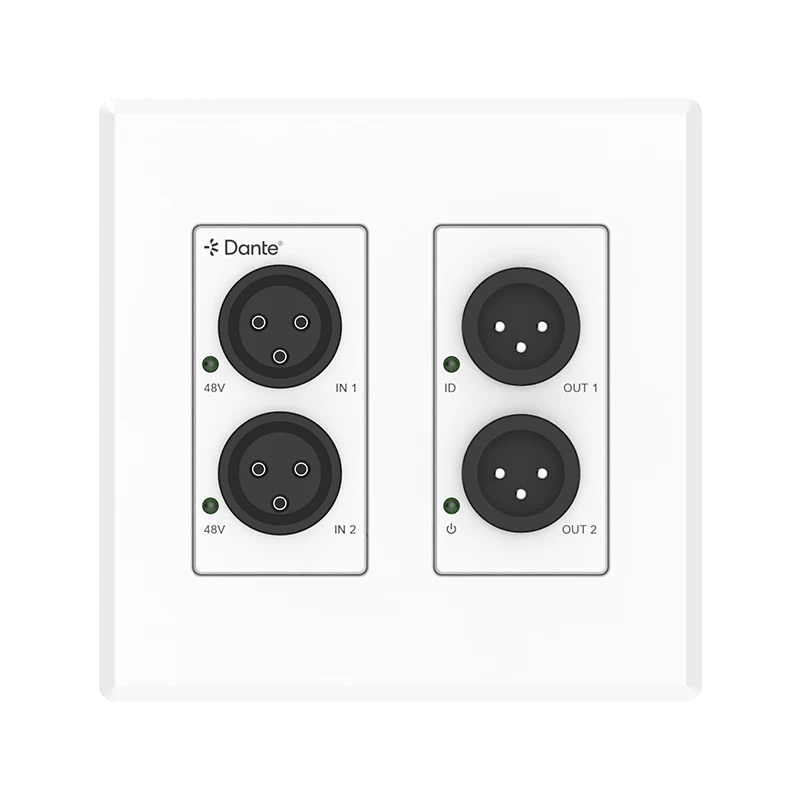

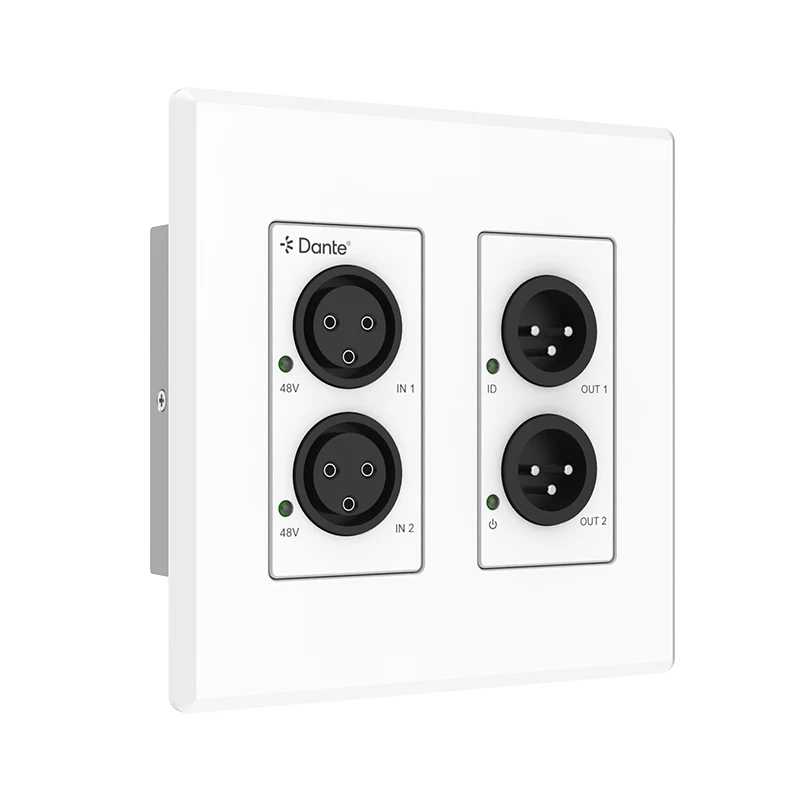

Questo compatto convertitore Dante XLR analogico a 2 canali utilizza la piattaforma Dante® Ultimo 2x2, collegando perfettamente i tradizionali dispositivi audio analogici a una rete digitale Dante®. Progettato come piastra a muro standard 2-GANG US, fornisce un'integrazione flessibile sia per i sistemi audio legacy che per quelli moderni.
Ingresso analogico: sensibilità regolabile con controllo di precisione a 5 livelli per una corrispondenza ottimale del segnale.
Uscita analogica: guadagno di uscita configurabile con regolazione a 5 livelli per una distribuzione bilanciata.
Opzioni doppia alimentazione: supporta l'alimentazione locale da 12 V CC o PoE (Power over Ethernet) per un'installazione semplificata.
Compatibilità Dante® plug-and-play: certificato per reti audio affidabili e a bassa latenza.
Suono dal vivo
Trasmissione
Registrazione in studio con perfetta integrazione Dante
Sala conferenze
2 ingressi + 2 uscite (ingresso Dante® e uscita Dante®)
Audio analogico XLR bilanciato/sbilanciato
MIC Phantom 48V Accensione e accensione/spegnimento tramite pulsante fisico
Sensibilità di ingresso e controllo del guadagno di uscita per regolare diversi livelli di MIC/XLR
La frequenza di campionamento audio Dante® supporta 44.1/48/88.2/96KHz@24bit
Latenza del dispositivo Dante® configurabile (supporta 1, 2 o 5 ms configurabili utilizzando il controller Dante®)
Supporta il trasporto audio AES67 RTP
PoE e opzioni di alimentazione locale
Design standard della piastra frontale 2-GANG UE/Regno Unito
① 1x convertitore XLR analogico a Dante® con 2 ingressi e 2 uscite
② 1 connettore Phoenix a 2 pin da 3,5 mm (maschio)
③ 1× Manuale dell'utente
|

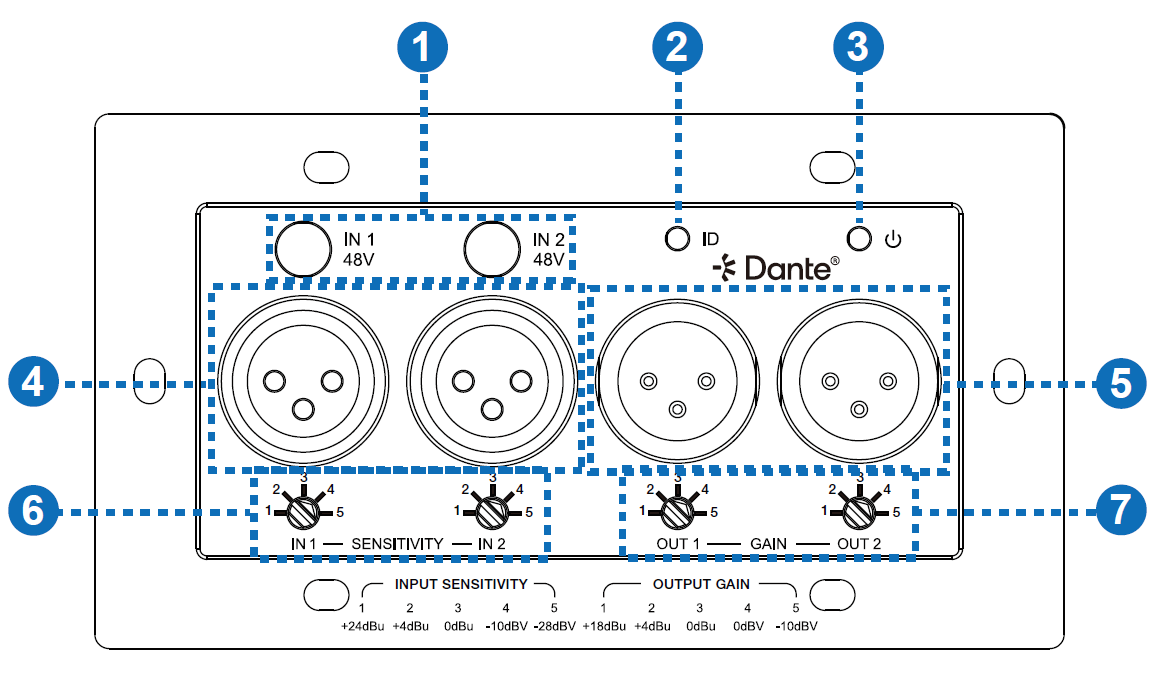

NO. |
Nome |
Descrizione della funzione |
|
1 |
ENTRO 1/2 Pulsante 48 V e LED retroilluminato |
Premi il pulsante per attivare l'alimentazione phantom da 48 V del canale di ingresso audio MIC 1/2, quindi il LED retroilluminato corrispondente si accende. |
|
2 |
LED ID (verde) |
Si illumina per facilitare l'identificazione del dispositivo tramite il controller Dante. |
|
3 |
Alimentazione (verde) |
▪ Luce accesa: il dispositivo è acceso tramite PoE o locale Alimentazione da 12 V CC. ▪ Luce spenta: il dispositivo è spento. |
|
4 |
Porte di ingresso audio |
Porta di ingresso audio analogico XLR bilanciata/sbilanciata 1/2, collegata a dispositivi sorgente audio analogica MIC/LINE. |
|
5 |
Porte di uscita audio |
Porta di uscita audio analogica XLR bilanciata/sbilanciata 1/2, collegata a dispositivi sorgente audio analogici. |
|
6 |
Manopola ingresso audio 1/2 |
La manopola di regolazione della sensibilità a 5 livelli per il canale di ingresso audio analogico 1/2. Le frecce della manopola indicano: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Manopola AudioOUT 1/2 |
La manopola di regolazione del guadagno a 5 livelli per il canale di uscita audio analogico 1/2. Le frecce della manopola indicano: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

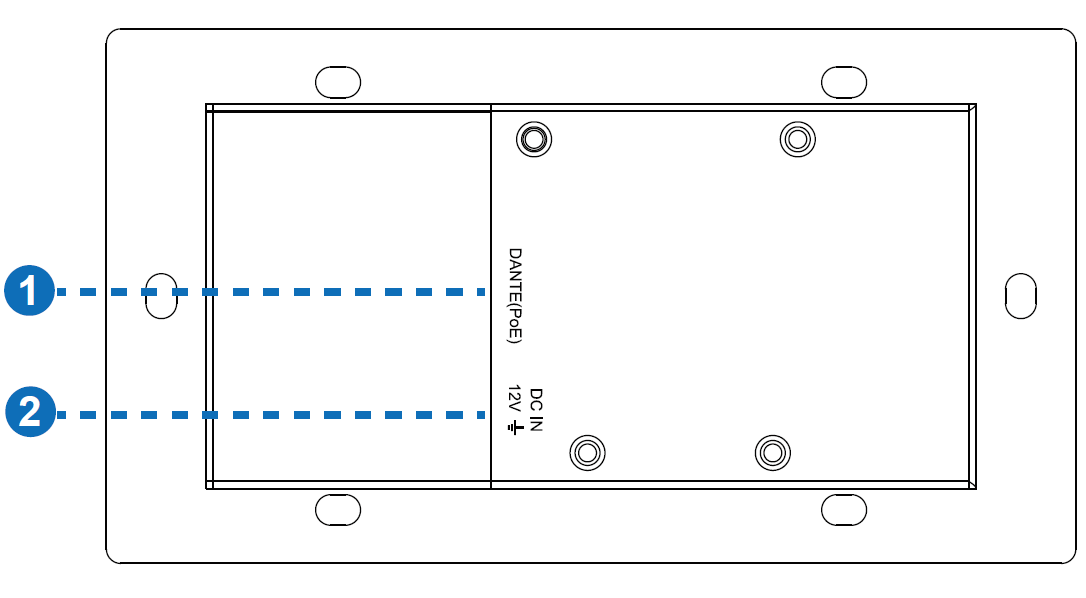

NO. |
Nome |
Descrizione della funzione |
|
1 |
DANTE (PoE) porta |
Porta di ingresso/uscita audio digitale Dante® da 100 M, collegata allo switch di rete tramite la linea RJ45, che supporta l'alimentazione PD. Il LED LINK verde è sempre acceso dopo la normale connessione. Il LED DATI giallo lampeggia durante la trasmissione dei dati. |
|
2 |
Porta DC IN |
Porta di ingresso alimentazione 12 V CC/500 mA. Il dispositivo può essere alimentato tramite due metodi: ▪ Alimentatore locale da 12 V CC/500 mA. ▪ PoE dallo switch di rete. Il dispositivo funziona come PD modalità. |
|

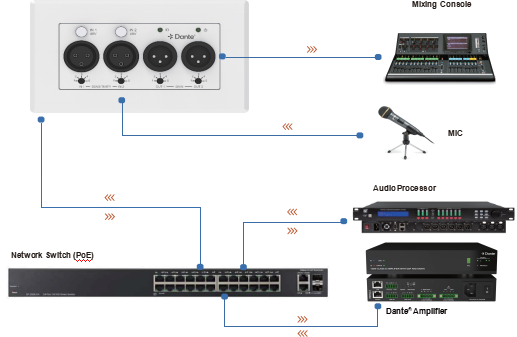

Connessione |
|||||
|
|
Pannello frontale |
1x LED di alimentazione [colore verde] 1x LED ID [colore verde] 2x pulsanti di alimentazione phantom MIC da 48 V con LED retroilluminato [colore verde] 2 ingressi audio [XLR a 3 pin, femmina] [Audio LINE, connessione bilanciata/sbilanciata, livello di ingresso massimo 24 dBu] [Audio MIC, connessione bilanciata/sbilanciata, livello di ingresso massimo 50 mVRMS, alimentazione phantom 48 V] 2x uscite audio [XLR a 3 pin, maschio, audio analogico, connessione bilanciata/sbilanciata, livello di uscita massimo 18 dBu] |
|||
|
|

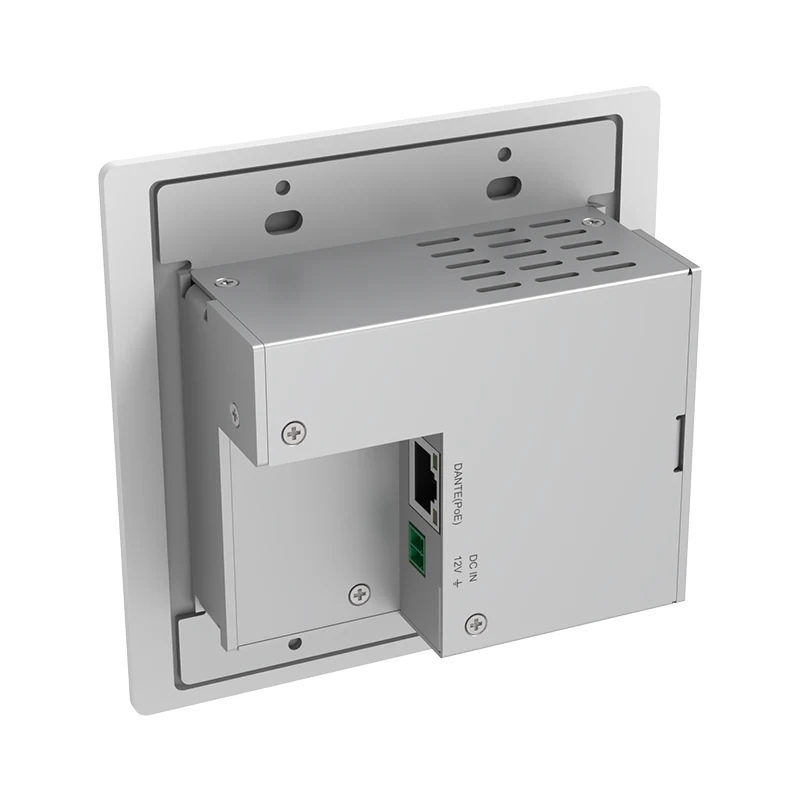

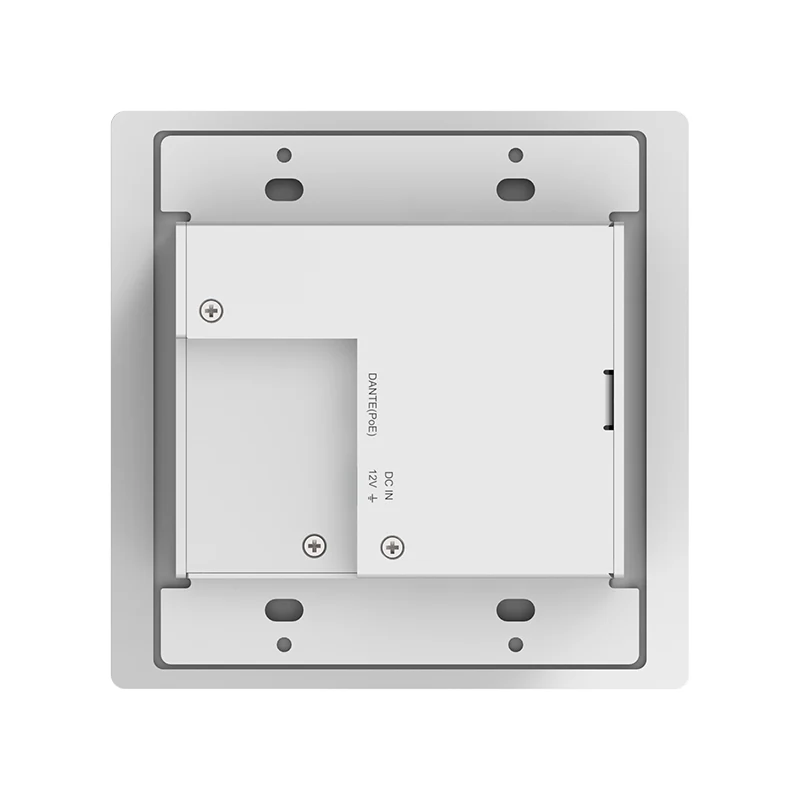

Pannello posteriore |
1x DANTE [connettore RJ45, PoE] [ingresso/uscita audio digitale, PCM 2CH 44,1 K-96 KHz 16/24 bit] 1x CC/12 V [connettore Phoenix da 3,5 mm a 2 pin] [12 V CC/ 500 mA] |
|||
|
|
Meccanico |
||||
|
|
Alloggiamento |
Pannello in alluminio + telaio in ferro |
|||
|
|
Colore |
Pannello bianco + telaio argento |
|||
|
|
Dimensioni |
Piastra da parete: 136 mm [L] x 75 mm [A] x 40,7 mm [P] Piastra frontale: 146 mm [L] x 85 mm [A] x 5 mm [P] |
|||
|
|
Peso |
Senza frontalino: 275 g Con frontalino: 347 g |
|||
|
|
Alimentazione elettrica |
1. PoE/PD (Classe 1 IEEE 802.3af) 2. DC 12 V (nel caso in cui lo Switch non supporti PoE) |
|||
|
|
Consumo energetico |
3,6 W (massimo) |
|||
|
|
Temperatura operativa |
32 °F ~ 104 °F / 0 °C ~ 40 °C |
|||
|
|
Temperatura di conservazione |
-4 °F ~ 140 °F / -20 °C ~ 60 °C |
|||
|
|
Umidità operativa |
20% ~ 80% (umidità relativa, senza condensa) |
|||
|
|
Umidità di conservazione |
10% ~ 90% (umidità relativa, senza condensa) |
|||
|
Tecnico |
|
||||
|
Modello n. |
DPX22-USA |
|
|||
|
Nome |
Convertitore Dante XLR analogico a 2 canali |
|
|||
|
Larghezza di banda della rete |
100 milioni |
|
|||
|
Metodo di controllo |
Controller Dante® |
|
|||
|
Latenza audio |
Latenza del dispositivo Dante® configurabile (Supporta 1, 2 o 5 ms configurabili utilizzando il controller Dante®) |
|
|||
|
Formati audio |
DANTE [Ingresso/uscita audio digitale, PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [audio analogico, connessione bilanciata/sbilanciata, livello di ingresso massimo 24 dBu] MIC In [audio analogico, connessione bilanciata/sbilanciata, livello di ingresso massimo 50 mVRMS] Uscita LINE [audio analogico, connessione bilanciata/sbilanciata, livello di uscita massimo 18 dBu] |
|
|||
|
Parametri audio |
Impedenza di uscita |
300 Ohm |
|
||
|
|
Livello di output (massimo) |
18 dBu (massimo) |
|
||
|
|
Risposta in frequenza |
Da 20 Hz a 20 kHz (-/+0,5 dB) |
|
||
|
|
Gamma dinamica |
> 90 dB@0dBu, 1kHzA ponderato |
|
||
|
|
Rapporto S/N audio |
> 90 dB@0dBu, 1kHzA ponderato |
|
||
|
|
Audio THD+N |
< 0,015% a +4dBu, 1 KHz |
|
||
|
Distanza di trasmissione |
328 piedi/100 m (CAT6/6A/7) |
|
|||
|
Protezione ESD |
IEC 61000-4-2: ±8 kV (scarica d'aria) e ±4 kV (scarica a contatto) |
|
|||
①Garanzia:
Tutti i nostri prodotti sono stati testati prima della spedizione;
Possiamo fornire il convertitore Dante Line In 2CH per 1 anno di garanzia. (Dopo il periodo di garanzia di qualità inizia ad addebitare un costo adeguato per il servizio di manutenzione).
②Consegna:
Ordine del campione: o l'ordine del campione, possiamo spedire durante 1-3 giorni
Ordine all'ingrosso: dipende dalla quantità, normalmente è 10-15 giorni.
③Spedizione:
Tutti i nostri prodotti verranno spediti tramite Fedex/DHL/UPS/TNT o trasporto marittimo. Inoltre possiamo spedire al tuo agente in Cina.
Q1: offrite il servizio OEM e ODM?
A: Sì, possiamo fornire soluzioni OEM o ODM a seconda delle esigenze del cliente
Q2. Se la quantità è inferiore alla quantità minima, posso ordinarla?
A2. Naturalmente, potete ordinare campioni per test e controlli di qualità. Prestiamo maggiore attenzione all'ordinazione del campione
Q3: qual è lo standard di qualità dei vostri prodotti?
A3: I nostri prodotti hanno approvato certificati CE, ROHS, FCC
Q4: Quale luogo utilizzerà le apparecchiature FHBAudio?
I nostri prodotti sono ampiamente utilizzati in vari settori, tra cui conferenze internazionali, organizzazioni governative, istituti bancari, centri religiosi come chiese, aeroporti, organi parlamentari, istituti scolastici, hotel e sale conferenze aziendali private, tra gli altri. Questa vasta gamma di applicazioni evidenzia la versatilità e l'affidabilità delle nostre offerte, rendendole una scelta affidabile per un'ampia gamma di clienti e settori.
Q5: Quali sono i vantaggi dell'audio Dante?
R5: Dante audio offre una soluzione semplificata ed efficiente per la trasmissione di audio di alta qualità su reti Ethernet standard. Sfruttando la tecnologia Dante, gli utenti possono inviare e ricevere facilmente più canali audio attraverso un unico cavo di rete, riducendo significativamente la necessità di ingombranti cablaggi tradizionali. Questo sistema offre flessibilità, scalabilità e affidabilità eccezionali, rendendolo ideale per l'audio dal vivo, la trasmissione e le applicazioni audio installate. Con prestazioni in tempo reale e una perfetta integrazione tra vari dispositivi, Dante semplifica la rete audio mantenendo una qualità del segnale superiore e una bassa latenza.
