Pannello di controllo DSP

Pannello di controllo DSP

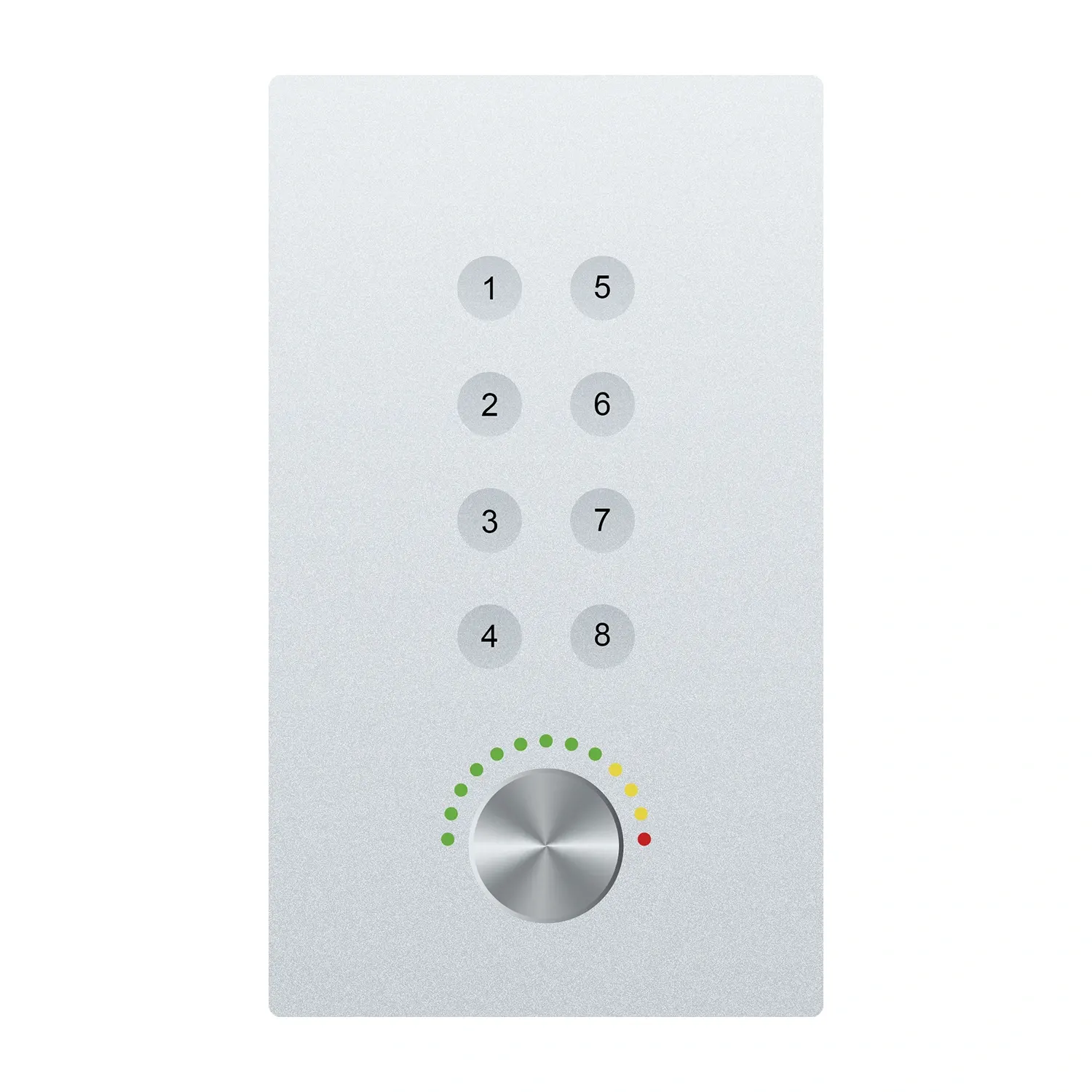

Il pannello di controllo DSP NCP-01 è il pannello di controllo per MU DSP.

Il numero di chiavi non è inferiore a 8, non inferiore a una manopola;

Supporto funzione definito dall'utente;

Adottare il protocollo di comunicazione UDP;

Poe alimentazione;

Compatibile con MU DSP e lo stesso marchio.

Parametri del pannello di controllo DSP:

Pannello di controllo DSP

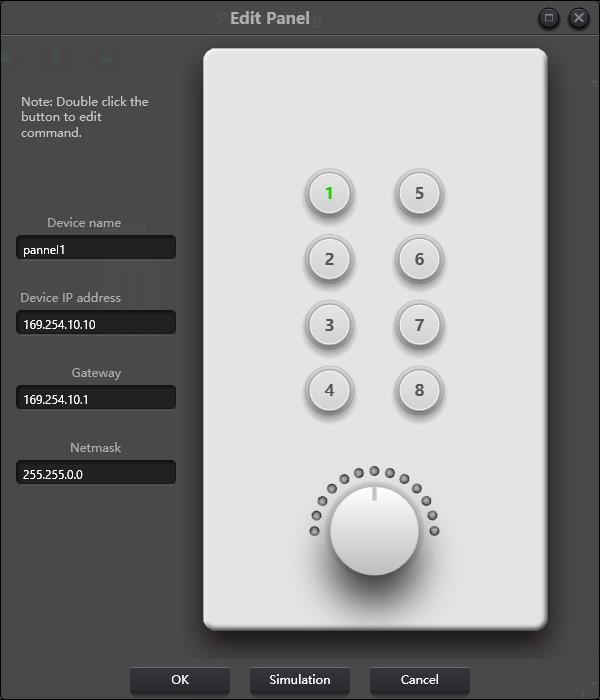

Ci sono 8 tasti e una manopola sul pannello chiave. La manopola viene utilizzata per regolare i guadagni e 8 tasti possono essere utilizzati per realizzare funzioni diverse attraverso la programmazione. Esistono quattro tipi di funzioni chiave, tra cui regolazione del volume, muto, preimpostazione e comando. Trascina un elemento nell'area della funzione per la chiave nominata per terminare la programmazione della chiave.

Allo stesso modo, dopo aver terminato tutta la programmazione, gli utenti possono utilizzare il pulsante di emulazione per verificare se la configurazione è corretta.

Istruzioni per gli indicatori di funzionamento del pannello

1. L'indicatore della chiave rimane acceso, che indica che la chiave è configurata con funzione muta.

2. L'indicatore della chiave continua a lampeggiare, che indica che la chiave è configurata con la funzione di guadagno. La manopola configurata utilizza e regola anche il guadagno del canale. 13 indicatori intorno alla manopola indicano guadagni.  Sono accesi o spenti con le dimensioni del guadagno. Tutti e 13 gli indicatori fuori indicano un guadagno di -72dB mentre tutto acceso indica un guadagno di 12 dB.

3. Un flash improvviso si verifica quando si preme l'indicatore del tasto indica che il tasto è configurato con funzione preimpostata o di comando.

Funzione di comando: i dati di comando provengono dal comando di controllo centrale. Si prega di fare riferimento alla sezione 5.
