Processore di segnale digitale a 8 canali

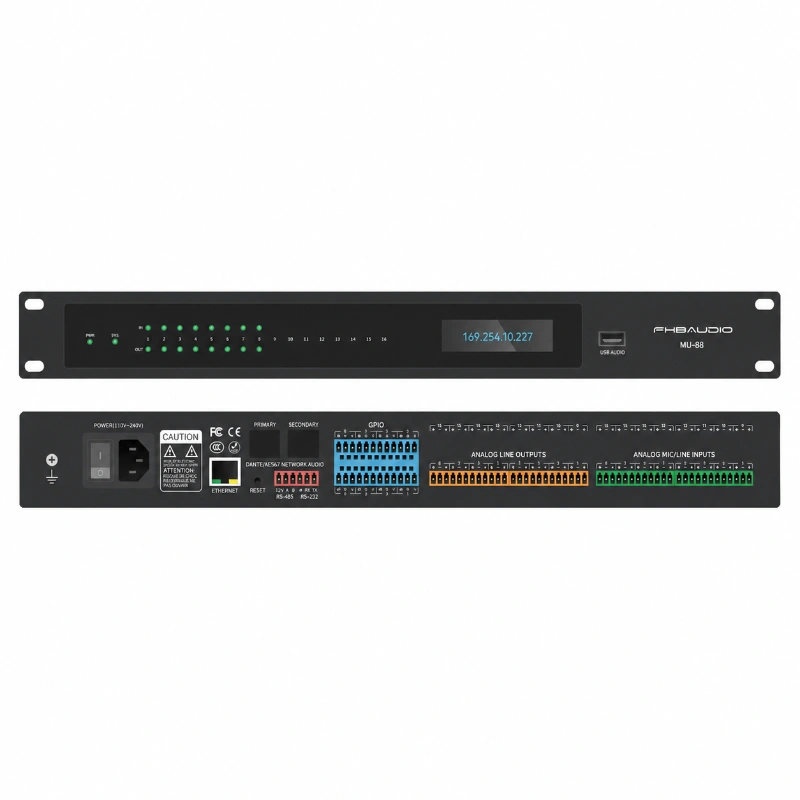

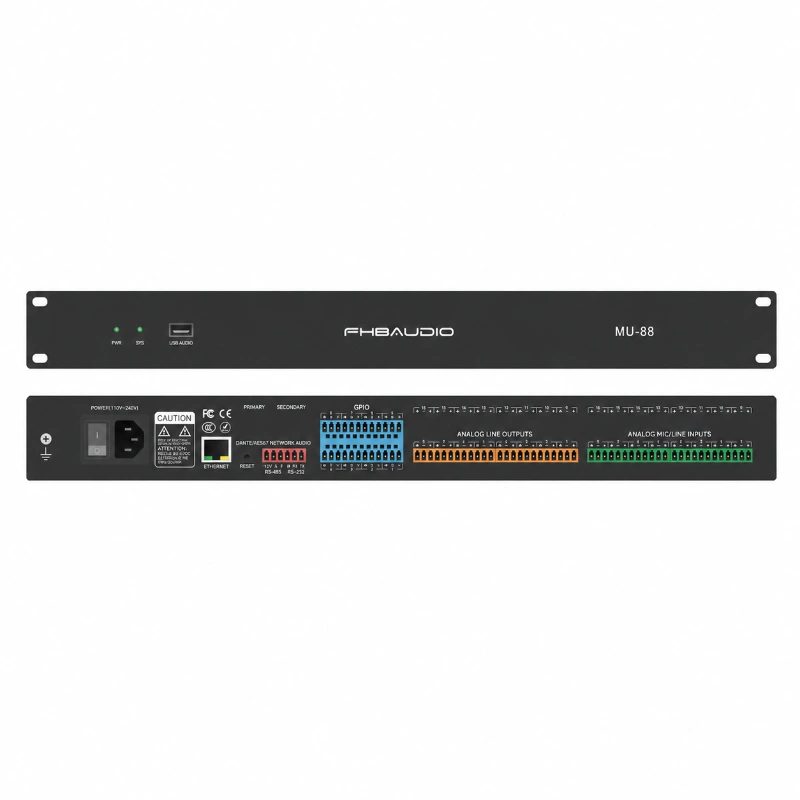

Il processore di segnale digitale a 8 canali MU88 è un processore di segnale digitale professionale costruito per sistemi audio commerciali che richiedono missaggio preciso, controllo dell'eco e del feedback e gestione audio basata sulla rete in un'unica unità rack-space. Alimentato da un motore DSP ADI SHARC 21489, elabora 8 ingressi analogici e 8 uscite analogiche con cancellazione dell'eco acustico di tipo bus, soppressione del feedback di canali indipendenti e missaggio automatico con condivisione del guadagno. Una scheda audio USB integrata consente la connessione diretta a un PC per la riproduzione di musica, la registrazione e piattaforme di conferenza soft come Zoom e Tencent Meeting. Progettato per integratori e consulenti AV, MU88 semplifica la progettazione del sistema in sale conferenze, aule e luoghi polivalenti consolidando la cancellazione dell'eco, il missaggio e il routing dell'audio in un unico processore controllabile a livello centrale, riducendo lo spazio su rack e i tempi di installazione e migliorando al contempo l'affidabilità quotidiana per gli utenti finali.

L'MU88 appartiene alla serie di processori di segnale digitale predisposti per Dante di FHB Audio, posizionati per gli integratori che necessitano di un'elaborazione audio affidabile con controllo e monitoraggio basati sulla rete. Fondamentalmente, l'unità funziona con un processore ADI SHARC 21489 che opera a 450 MHz SIMD con 400 MIPS / 1,6 GFLOPS di capacità di elaborazione, dandogli il margine per eseguire più funzioni DSP contemporaneamente senza ulteriore latenza: il ritardo del sistema è mantenuto sotto i 3 ms.

Principio di funzionamento:l'audio analogico entra attraverso 8 canali di ingresso bilanciati, viene convertito ed elaborato attraverso gli stadi di mixaggio, filtraggio e dinamica del motore DSP, quindi instradato a 8 uscite analogiche bilanciate. L'AEC di tipo bus (tempo di coda 512 ms, convergenza 60 dB/s, profondità di cancellazione 60 dB) rimuove l'eco dai segnali di conferenza, mentre l'AFC a canale indipendente applica la soppressione del feedback basata su notch con un massimo di 10 dB di guadagno aggiuntivo prima del feedback. La soppressione del rumore ANS, un Ducker e la compensazione del guadagno del rumore ANC ripuliscono ulteriormente il percorso del segnale, mentre il missaggio automatico con condivisione del guadagno AMC con un mixer gate mantiene le stanze multi-microfono bilanciate automaticamente.

Valore fondamentale:il processore di segnale digitale a 8 canali riduce il rack audio di una stanza a un singolo processore anziché a una serie di mixer separati, cancellatori di eco e soppressori di feedback, riducendo sia i costi di installazione che la manutenzione a lungo termine. Il supporto del controllo centrale (RS232, RS485, UDP) e il GPIO a 8 vie consentono agli integratori di collegare l'MU88 a sistemi di controllo di terze parti per l'avvio e lo spegnimento della sala con un solo tocco.

Vantaggio del sistema:un'applicazione di controllo per PC Windows consente ai tecnici di modificare e archiviare più scene (modalità riunione, modalità presentazione o modalità evento) e include una funzionalità di blocco dello schermo per impedire modifiche accidentali a un sistema live. È possibile gestire fino a 30 dispositivi da un'unica interfaccia e MU88 supporta fino a 8 dispositivi che operano online contemporaneamente, rendendolo adatto sia per installazioni a stanza singola che per implementazioni multi-room più grandi gestite da un unico dashboard.

Posizionamento dell'applicazione:l'MU88 è particolarmente adatto a sale conferenze di medie dimensioni, aule di formazione, aule e sale riunioni che necessitano di rinforzo vocale affidabile, mixaggio automatico e controllo remoto senza la complessità di un progetto di programmazione DSP completamente personalizzato.

Parametri del prodotto

Caratteristiche del prodotto

Motore DSP ad alte prestazioni

Costruito sul processore SIMD ADI SHARC 21489 a 450 MHz con capacità di elaborazione di 400 MIPS / 1,6 GFLOPS, l'MU88 esegue il mixaggio, il filtraggio e l'elaborazione delle dinamiche in parallelo mantenendo il ritardo del sistema inferiore a 3 ms, in modo che le conferenze dal vivo e il rinforzo del parlato rimangano reattivi.

Scheda audio USB integrata per conferenze soft

Una scheda audio USB integrata one-in/one-out si collega direttamente a un laptop o PC, supportando la riproduzione musicale, la registrazione e piattaforme di videoconferenza soft come Zoom, Tencent Meeting e DingTalk senza alcun hardware di interfaccia audio aggiuntivo.

Cancellazione dell'eco acustico di tipo bus (AEC)

L'AEC di tipo bus con tempo di coda di 512 ms, velocità di convergenza di 60 dB/s e ampiezza di cancellazione di 60 dB rimuove l'eco su tutti i canali attivi, mantenendo liberi i partecipanti remoti durante riunioni ibride e videochiamate.

Soppressione del feedback a canale indipendente (AFC)

L'AFC per canale utilizza un algoritmo di filtro notch per sopprimere il feedback su ciascun microfono in modo indipendente, aggiungendo fino a 10 dB di guadagno utilizzabile prima del feedback in stanze aperte con più microfoni live.

Soppressione del rumore e compensazione del guadagno

La soppressione del rumore ambientale ANS migliora il rapporto segnale-rumore fino a 18 dB, mentre il Ducker integrato e il compensatore di guadagno del rumore ANC gestiscono automaticamente il rumore di fondo e gli spostamenti di guadagno durante i periodi silenziosi o rumorosi.

Miscelazione automatica con condivisione del guadagno (AMC)

Il missaggio automatico AMC con un mixer gate bilancia automaticamente più microfoni aperti, riducendo la necessità di utilizzare manualmente il guadagno durante le riunioni con diversi oratori attivi.

Controllo centrale flessibile

Le modalità di controllo RS232, RS485 e UDP, insieme al GPIO a 8 vie, consentono l'integrazione con sistemi di controllo di terze parti per alimentazione one-touch, commutazione del segnale e controllo ambientale in una stanza o struttura.

Software di controllo Windows basato su scene

Un client Windows dedicato consente ai tecnici di monitorare il processore, modificare e richiamare scene come la modalità riunione o la modalità evento e bloccare lo schermo per evitare modifiche accidentali, con un massimo di 30 dispositivi gestibili da un'unica interfaccia.

Applicazioni

Sale conferenze aziendali

Fornisci un rinforzo vocale chiaro, un mixaggio automatico e riunioni ibride prive di eco per sale riunioni e spazi per conferenze di medie dimensioni.

Aule e aule di formazione

Supporta ambienti di lezione e formazione multimicrofono con condivisione automatica del guadagno e soppressione del feedback per una chiarezza vocale coerente.

Sale polivalenti

Gestisci il passaggio tra scene audio di presentazioni, discussioni ed eventi tramite profili di elaborazione richiamabili e preconfigurati.

Strutture distribuite/multi-room

Gestisci fino a 8 dispositivi online e fino a 30 unità da un'unica interfaccia di controllo, semplificando la supervisione dei processori in più stanze.
