DSP Dante a 64 canali

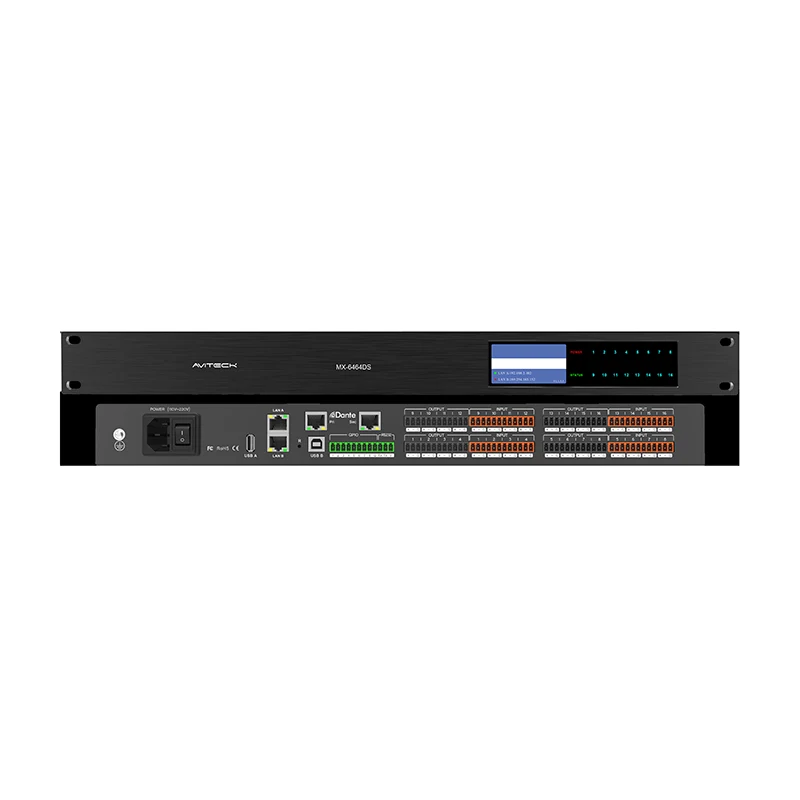

Il processore audio digitale Dante DSP a 64 canali è un prodotto per sistemi di elaborazione e controllo audio liberamente progettabili. Il pannello frontale è dotato di uno schermo a colori ad alta definizione, che può visualizzare lo stato di funzionamento attuale del dispositivo. Adotta la tecnologia di elaborazione DSP avanzata. Il sistema fornisce una varietà di moduli di elaborazione audio tra cui scegliere. L'architettura software aperta può risolvere diversi problemi pratici nello scenario applicativo. . 128 canali audio di rete, che forniscono larghezza di banda elevata, bassa latenza, alta compatibilità e soluzioni a basso costo per la trasmissione audio di rete.

Specifiche del prodotto DSP Dante a 64 canali

Caratteristica principale del prodotto DSP Dante a 64 canali

1. Componenti hardware principali

Processore DSP ad alte prestazioni: utilizza DSP Sharc21569 ad alte prestazioni di Analog Devices, un chip DSP (elaborazione del segnale digitale) ad alte prestazioni di Analog Devices (ADI), noto per la sua alta precisione, basso consumo energetico ed eccellente affidabilità. I chip DSP della serie Sharc vengono spesso utilizzati in applicazioni che richiedono elaborazione audio ad alte prestazioni.

Processore I.ML ARM di NXP: come un altro processore core, il processore I.ML ARM di NXP offre potenti funzionalità di elaborazione e controllo, che aiutano a realizzare complesse funzioni di elaborazione e controllo del segnale audio.

2. Funzione audio di rete

Supporta 64*64 canali audio di rete Dante: l'hardware supporta fino a 64 ingressi e 64 uscite di canali audio di rete Dante, ottenendo una trasmissione a bassa latenza di audio multicanale. Allo stesso tempo, è anche compatibile con lo standard AES67, il che significa che può interagire con altri dispositivi AoIP (Audio over IP) che seguono lo standard AES67.

Due porte Gigabit Ethernet: per la connessione audio Dante o il backup di rete, garantendo la stabilità e l'affidabilità della trasmissione audio.

3. Interfaccia audio analogica

Fino a 32 canali I/O audio analogico: fornisce un ricco set di interfacce di ingresso e uscita audio analogico per soddisfare varie esigenze di elaborazione audio.

16 canali di ingresso audio analogico a livello microfono/linea: supporta ingresso microfono e livello di linea, adatto a diverse sorgenti audio.

16 canali di uscita audio analogici a livello di linea: fornisce un'uscita a livello di linea per il pilotaggio di vari dispositivi audio.

4. Altre interfacce e funzioni

Interfacce USB A e USB B: forniscono opzioni di connessione USB flessibili per la trasmissione dei dati e il controllo del dispositivo.

Interfaccia RS232: supporta la comunicazione seriale, comoda per la connessione e il controllo con altri dispositivi.

Interfaccia GPIO: è possibile utilizzare otto interfacce GPIO per la configurazione libera di input e output, aumentando la flessibilità e la scalabilità dell'hardware.

Due porte Ethernet 100 Gigabit indipendenti: utilizzate per la connessione di controllo o il backup di rete, fornendo ulteriore ridondanza e sicurezza della rete.

Fino a 8*8 canali di registrazione e trasmissione audio digitale USB: supporta la registrazione e la trasmissione di audio digitale multicanale, adatto a vari scenari di applicazioni audio.

5. Alimentazione e progettazione dell'architettura

Modulo di alimentazione dedicato integrato: garantisce un'alimentazione stabile e migliora l'affidabilità e la stabilità dell'apparecchiatura.

Alimentatore esterno CC da 12 V (500 mA): fornisce un modo conveniente per accedere all'alimentatore.

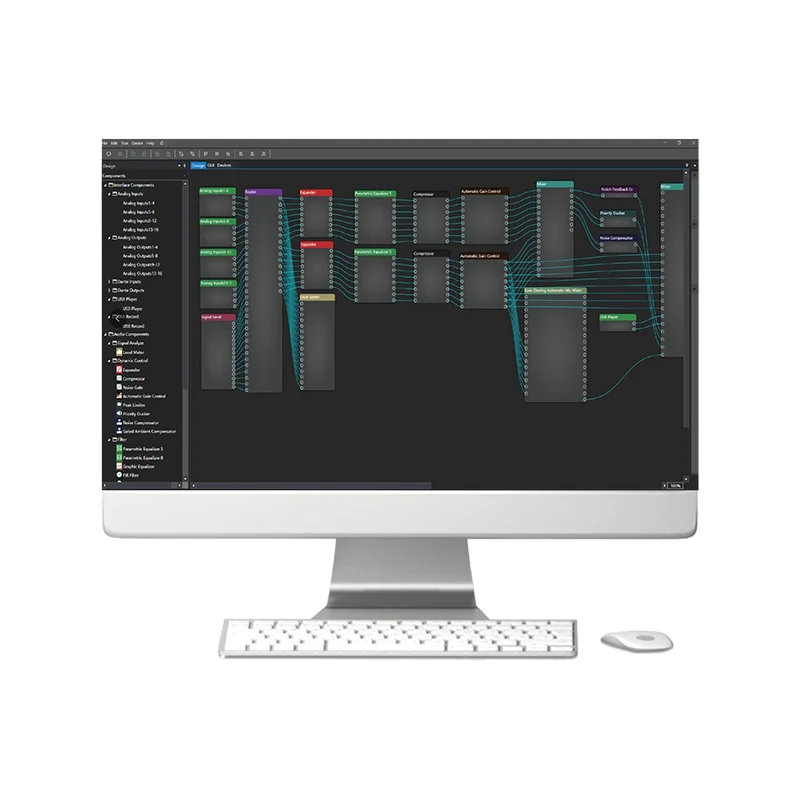

Architettura aperta: consente agli utenti di impostare arbitrariamente l'elaborazione e i processi del segnale, nonché di progettare interfacce di controllo utente, offrendo grande flessibilità e personalizzazione.

6. Funzioni aggiuntive

Supporto scheda audio USB: espande le possibilità di elaborazione audio.

AEC, ANC, AFS integrati: AEC (cancellazione dell'eco), ANC (controllo attivo del rumore) e AFS (soppressione automatica del feedback) e altre funzioni migliorano la qualità e l'effetto dell'elaborazione audio.

Supporta la connessione WIFI: fornisce opzioni di connessione wireless per facilitare la comunicazione e la trasmissione dei dati con altri dispositivi nella rete wireless.

Applicazione del prodotto DSP Dante a 64 canali

Il prodotto Dante DSP a 64 canali rappresenta un progresso significativo nella tecnologia di elaborazione audio, offrendo un'ampia gamma di applicazioni grazie alle sue elevate prestazioni e flessibilità. Ecco una panoramica dettagliata delle sue potenziali applicazioni:

1. Luoghi per spettacoli e suoni dal vivo

Mixaggio e routing audio: la capacità del DSP di gestire 64 canali audio di rete Dante lo rende ideale per ambienti sonori dal vivo, consentendo il mixaggio e il routing complessi dei segnali audio.

Riduzione dell'eco e del rumore: i moduli AEC (Acoustic Echo Canceller) e ANC (Active Noise Control) integrati possono ridurre significativamente l'eco e il rumore indesiderati, migliorando la qualità complessiva del suono.

2. Studi di registrazione

Registrazione multitraccia: con il supporto per un massimo di 64 canali audio, il DSP è perfetto per sessioni di registrazione multitraccia, catturando ogni dettaglio di una performance.

Integrazione con workstation audio digitale: il DSP può essere perfettamente integrato con le DAW (workstation audio digitali) più diffuse, fornendo un flusso di lavoro fluido per la registrazione, l'editing e il missaggio audio.

3. Trasmissione e streaming

Elaborazione audio per streaming live: le potenti capacità di elaborazione del DSP possono essere utilizzate per migliorare la qualità audio degli streaming live, garantendo che gli spettatori ricevano un'esperienza audio ad alta fedeltà.

Trasmissione audio multicanale: con il supporto per la compatibilità AES67, il DSP può essere utilizzato in ambienti di trasmissione per trasmettere e ricevere segnali audio multicanale su reti IP.

4. Spazi per conferenze e riunioni

Audioconferenze: il DSP può essere utilizzato per facilitare le audioconferenze, con il supporto di funzionalità quali il controllo automatico del guadagno (AGC) e la soppressione del rumore per garantire una comunicazione chiara.

Controllo centralizzato: con le opzioni di controllo RS232, RS485 e UDP, il DSP può essere integrato in un sistema di controllo centralizzato, consentendo una facile gestione delle impostazioni e delle apparecchiature audio.

5. Installazioni e Sistemi Sonori

Distribuzione audio: nelle installazioni di grandi dimensioni, il DSP può essere utilizzato per distribuire segnali audio a più zone o stanze, con supporto per instradamento e controllo precisi.

Ottimizzazione del sistema audio: le potenti capacità di elaborazione del DSP possono essere utilizzate per ottimizzare il sistema audio per vari ambienti, garantendo che l'audio venga trasmesso con chiarezza e precisione.

6. Istruzione e formazione

Rinforzo audio per le aule: il DSP può essere utilizzato per migliorare il rinforzo audio nelle aule, garantendo che gli studenti possano ascoltare lezioni e presentazioni in modo chiaro.

Apprendimento a distanza e webinar: grazie al supporto per la registrazione e lo streaming audio multicanale, il DSP può essere utilizzato per facilitare l'apprendimento a distanza e i webinar, fornendo ai partecipanti un'esperienza audio di alta qualità.

7. Centri e teatri per le arti dello spettacolo

Mixaggio audio per spettacoli dal vivo: il DSP può essere utilizzato per mixare segnali audio per spettacoli dal vivo in teatri e centri di arti performative, garantendo che il pubblico riceva un'esperienza audio chiara e coinvolgente.

Sound Design ed effetti: con le sue potenti capacità di elaborazione, il DSP può essere utilizzato per creare complessi sound design ed effetti per produzioni teatrali.
