In qualità di produttore professionale, vorremmo fornirti una matrice audio digitale a 12 canali di alta qualità che soddisfi le tue esigenze audio specifiche con precisione e affidabilità. Diamo priorità alla consegna tempestiva per rispettare le scadenze del progetto e mantenere le operazioni senza intoppi. Con la nostra dedizione alla qualità e al servizio clienti, puoi fidarti di noi come partner affidabile nelle soluzioni di tecnologia audio.
|
Modello n. |
MX-1212 |
|
Principale Sspecificazione |
|
|
Chip DSP |
FLOPS Ti 456 MHz Dual-core |
|
Registrazione/riproduzione USB 2.0 |
Supporto |
|
Generatore di set di istruzioni di controllo centrale |
Supporto |
|
Elaborazione dell'input |
Preamplificazione, generatore di segnale, espansore, compressore, equalizzazione parametrica a 5 bande, guadagno automatico, funzione di mixaggio automatico AM, AFS,AEC,ANC |
|
Elaborazione dell'output |
Gestione altoparlanti (equalizzatore grafico a 31 bande, ritardo, crossover, limitatore, filtri canale alto e basso) |
|
Miscelazione della matrice |
Miscelazione della matrice del segnale di ingresso e uscita, controllo dei componenti di miscelazione |
|
Funzione di tracciamento automatico della telecamera |
Supporto |
|
Scena preimpostata |
100 gruppi di impostazioni personalizzate |
|
Configurazione della porta |
|
|
Canale di ingresso analogico |
12 |
|
Canale di uscita analogico |
12 |
|
Porta di controllo Ethernet |
1 |
|
RS232, RS485 |
RS232:1;RS485:1 |
|
GPIO |
8 |
|
Guadagno dello stadio anteriore |
51 dB (ogni livello 3 dB, totale 17 livelli) |
|
Bilanciato/sbilanciato, supporto input/output |
Supporto |
|
MIC\LINE, supporto ingresso/uscita |
Supporto |
|
Interruttore di alimentazione phantom 48V indipendente per ciascun canale |
Supporto |
|
Elaborazione DSP |
|
|
AM、AGC、AFS、AEC |
√ |
|
Specifica |
|
|
Frequenza di campionamento |
48k@24bit |
|
Potenza fantasma |
48 V |
|
Risposta in frequenza |
20 Hz ~ 20 K Hz, ± 0,3 dB |
|
THD+N |
≤0,005% @1k,4dBu |
|
Potenza di lavoro |
CA 110 V-220 V, 50 Hz/60 Hz |
|
Piano di rumore |
-90dBu |
|
Misurare |
482*258*45(millimetro) |

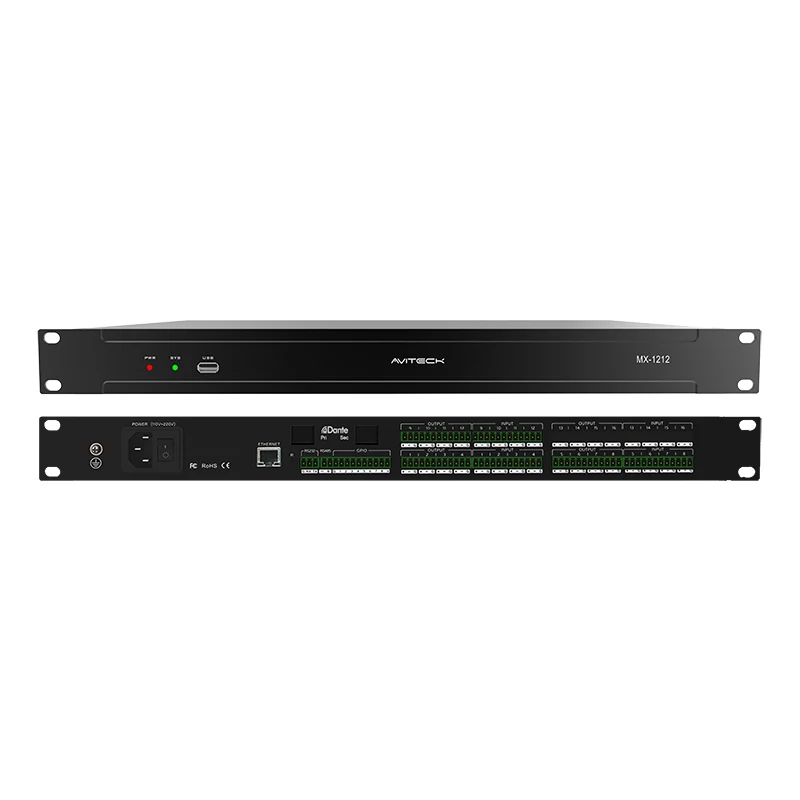

1.Connessione dispositivo
① Vite di terra: il circuito interno dell'apparecchiatura viene messo a terra tramite questa vite
② Interfaccia POWER: collega l'alimentatore CA 100~220 V e un interruttore a bilanciere.
③ Interfaccia di controllo di rete: esegui il debug e monitora il dispositivo collegandoti alla porta di rete.
④ RESET: premere a lungo il pulsante di ripristino per ripristinare le impostazioni di fabbrica e riavviare il processore
⑤ Interfaccia di controllo RS232+ RS485+GPIO: collega il terminale di controllo o il dispositivo di controllo centrale per inviare e ricevere comandi di controllo.
⑥ Interfaccia di rete Dante: per accedere alle reti audio Dante
⑦ Interfaccia di uscita del segnale: amplificatore di connessione, altoparlante attivo e altre apparecchiature.
⑧ Interfaccia di ingresso del segnale: collega il microfono, il DVD e altre apparecchiature.
2.Accendere
Accendere l'alimentazione e accenderla. Quando l'indicatore di alimentazione si accende, attendere che l'indicatore di stato SYS entri nello stato lampeggiante, quindi l'apparecchiatura si avvia e completa
①PWR: spia di alimentazione.
②SYS: spia di stato del sistema. La luce verde lampeggia dopo l'avvio del dispositivo
③USB: dispositivi di archiviazione. (Supporta la registrazione e la trasmissione su disco U in formato MP3 e WAV)
3.Configurazione della rete del cliente
L'indirizzo IP predefinito per il processore è: 192.168.1.200, maschera di sottorete: 255.255.255.0. Assicurarsi che l'indirizzo IP del client e il processore siano nello stesso segmento, in modo che il software client possa normalmente connettersi al processore.
Nota: l'indirizzo IP del processore può essere modificato dopo che l'accesso al software client è riuscito.
4.Aprire la pagina Web e scaricare il software
Aprire il browser accedendo all'indirizzo IP del processore nel client host e accedere alla seguente pagina:
Fare clic sul pulsante di download in questa pagina per scaricare il software per WINDOWS e, in base alle istruzioni, installarlo.
Nota: prima di installare il software client, assicurati che WINDOWS sia stato installato su Microsoft.Net Framework 3.5 o versione successiva. Parte del sistema (come Windows 8, richiederà: "informazioni sul controllo dell'account utente"), fare clic su "ok" per migliorare le autorizzazioni del software.
5.Accesso al software client
Una volta completata l'installazione del software client, aprire il software, fare clic sul pulsante di ricerca e visualizzare l'elenco IP dei dispositivi di rete correnti. Fare doppio clic per connettere l'indirizzo IP del dispositivo, nella casella pop-up inserire il nome utente e la password (nome utente predefinito: admin/password: 123456) e, dopo l'atterraggio con successo, la barra dell'indirizzo IP corrispondente verrà modificata in verde dal rosso.
6.Altre impostazioni
L'accesso riuscito significa che è possibile completare la messa in servizio e la configurazione del processore. Per maggiori dettagli, utilizzare il software per il menu di aiuto per documentare.
|
Processore |
Fenice a 12 pin |
Fenice a 3 pin |
Linea elettrica |
|
1 pz |
- |
1 pz |
1 pz |
|
Certificato |
Guida rapida |
Cacciavite |
|
|
1 pz |
1 pz |
1 pz |
|
